此系統的基本原理是將助燃劑氧氣通過霧化噴嘴將煤油充分霧化后形成可燃混合氣進入燃燒室，點火系統將其點燃后高溫高壓燃氣，經拉伐噴嘴點火燃燒后形成高溫高壓的超音速焰流，送粉系統將粉末材料從低壓區送入焰流中，加溫加速后噴向工件表面形成高質量涂層。
| 序號 | 組件 | 特點 | 項目內容參數 | 備注 |
| 1 | HV-80S超音速火焰噴槍 | 1.使用專利的煤油物化噴嘴和燃燒室，燃燒完全，無積炭； 2.焰流速度穩定并高于其他品牌，形成更為強大的噴射力； 3.采用航空級煤油作為燃料，氧氣為助燃氣體，燃燒溫度高，通過拉瓦爾管作用產生7倍超音速焰流。 4.采用獨特的雙通道水路設計方式，冷卻充分，可連續24小時工作。 |
1、火焰速度:2000m/s 2、火焰溫度:3000℃ 3、噴涂速率：0-9.6kg/h（碳化鎢） 4、粉末顆粒速度：600-1100m/s 5、涂層氣孔率:≤1% 6、涂層結合強度:≥70Mpa 7、噴涂粉末粒度:-30+5μm，-38+10μm，-45+15μm 8、冷卻方式：水冷 9、冷卻水流量：2.3m3/h 10、尺寸和重量： 450*85*170mm, 4.5kg |
| 序號 | 組件 | 特點 | 項目內容參數 | 備注 |
| 1 | HV-80D/HV-80E型煤油超音速火焰內孔噴涂槍 | 1.煤油和氧氣作為噴槍的燃料，安全性高，適應的粉末較多； 2.噴嘴火焰方向設計為90°或60°夾角，槍體主體不用再傾斜，噴槍火焰可以直接垂直于工件內部表面； 3.兩種旋轉模式：①噴槍不動，工件旋轉，②噴槍旋轉，工件不動。 4.噴槍的主體可以采用輕型耐高溫材質作為延長桿，可以定制1-3米不等的延長桿。 5.噴槍配套全閉環控制系統，采用質量流量控制器，保證了噴涂的穩定性。 |
1、火焰速度:2000m/s
2、火焰溫度:3000℃? ? 3、噴涂速率：2-3kg/h（碳化鎢)；1.2-1.8kg/h（碳化鎢） 4、涂層氣孔率:≤1% 5、涂層結合強度:>60Mpa 6、噴涂粉末粒度:2-10μm，5-15μm 7、冷卻方式：水冷 8、冷卻水流量：1.6m3/h；1.3m3/h 9、尺寸和重量：1000mm-3000mm(可定制長度）， 8-20kg。 600mm-3000mm(可定制長度）， 8-15kg。 |
| 序號 | 組件 | 特點 | 項目內容 參數 | 備注 |
| 1 | HV-8000H全智能 超音速火焰噴涂控制柜 | 1.全進口核心配件，進口質量流量計，全閉環系統，高性能PLC控制
2、堅固的設計，歐美全進口閥門、壓力開關、流量開關、傳感器，品質與歐美設備一樣。 3、觸摸屏操作，智能自動化運行； 4、工藝參數在觸摸屏面板上一目了然； 5、一鍵操作，可實現噴涂過程的自動化和實時檢測，7項報警提示，可對系統故障立即做出響應。 |
1、輸入電源：AC380/3P/50Hz±5%
2、輸入功率：10KW
3、程序控制：全閉環PLC控制
4、界面控制：12寸觸摸屏 5、流量控制：歐美進口質量流量控制器 6、煤油壓力：1.5Mpa 7、煤油流量： 0-12.68GPH 8、氧氣壓力：1.8Mpa 8、氧氣流量: 0~2130SCFH 9、載氣壓力：1.2Mpa 10、載氣流量: 0-30L/min 11、主要配件產地：德國、美國、日本、意大利12、尺寸和重量：1300*800*1420mm, 230kg |
| 序號 | 組件 | 特點 | 項目內容 參數 | 備注 |

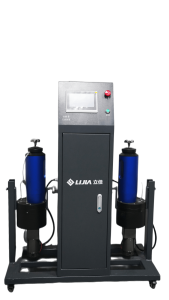

| 1 | C-1000DA送粉器技術指標 | 1.該送粉器是以轉盤刮板式輸出的高精度送粉機構，粉末輸出均勻。 2.送粉器配有觸摸屏和進口品牌質量流量控制器，載氣流量輸送更精準。 3.采用小流量的氮氣或者氬氣為送粉氣，粉末隨著底部送粉盤轉動到達粉末出口，連同送粉氣一同進入噴槍內，比傳統中高壓送粉器節省更多的氣體。 4、粉末顆粒大小范圍寬。 5、采用國際上最新傾斜式結構，方便清理粉末，只需3秒鐘就可翻轉桶身倒出粉末 |
1、輸入電源：
AC220/2P/50Hz±5%
2、輸入功率：0.5KW 3、送粉方式：刮盤式 4、清粉方式：桶身翻轉式 5、氣體控制模式：歐美進口質量流量控制器 6、粉筒模式：單筒式 7、自清潔功能：具備 8、存粉筒容積:3L 9、送粉氣:氮氣或氬氣 10、送粉氣壓力:0.1-0.6Mpa 11、載氣流量：0-30L/min 12、送粉速度:0--220g/min 13、送粉精度:±2% 14、粉末大小:5-150μm |
| 序號 | 組件 | 特點 | 項目內容 參數 | 備注 |
| 1 | 油泵存管系統 | 為設備配套儲存和向設備輸送航空煤油，采用了韓國進口電機，臺灣恒壓油泵，經過上百家客戶的驗證使用，穩定可靠，比其他廠家采用的脈沖式的隔膜泵有更穩定的壓力和流量，火焰的焰流非常穩定。 | 1、輸入電源：AC380/3P/50Hz
2、輸入功率：0.75KW
3、體積：200L
4、煤油管理：循環輸送+穩定油壓（1.3MPa） 5、配套進出油管 6、油泵電機和油泵頭采用全進口品牌 7、尺寸和重量： 800*500*450mm, 55kg，510*450*1170mm,28kg。 |
| 序號 | 組件 | 特點 | 項目內容 參數 | 備注 |
| 1 | 冷水系統 | 通過冷水機給噴槍冷卻，能夠長期的保證噴槍的穩定工作，以獲得最佳涂層。提供更多安全保護：壓縮機過熱保護、過流保護、高低壓力保護、超溫保護、流量保護、相序/缺相保護，排氣過熱保護，防凍保護。 | 1、輸入電源：AC380/3P/50Hz±5%
2、輸入功率：33.7KW
3、標準制冷量：89.81KW 4、制冷劑：R22 5、冷凝器：翅片式 6、蒸發器：不銹鋼板換式 7、冷凍水量：16 m3/h 8、水泵功率：2.2KW 9、水泵壓力：0.95Mpa 10、尺寸和重量：2770*1280*1900mm， 930kg |
